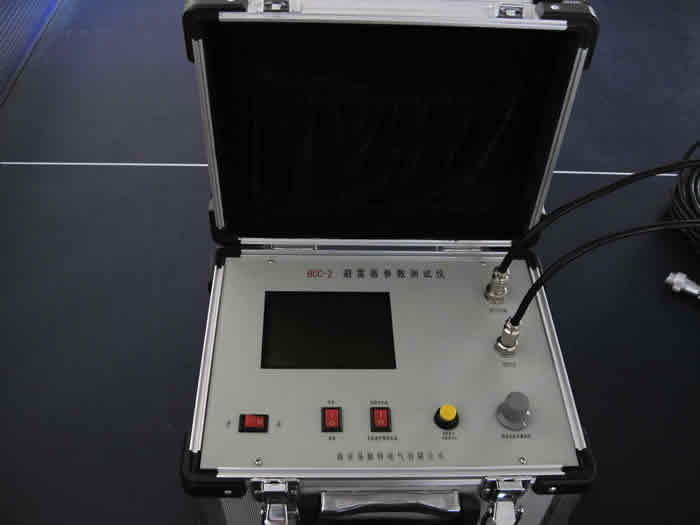

| BCC-2型避雷器交直流參數測試儀 |

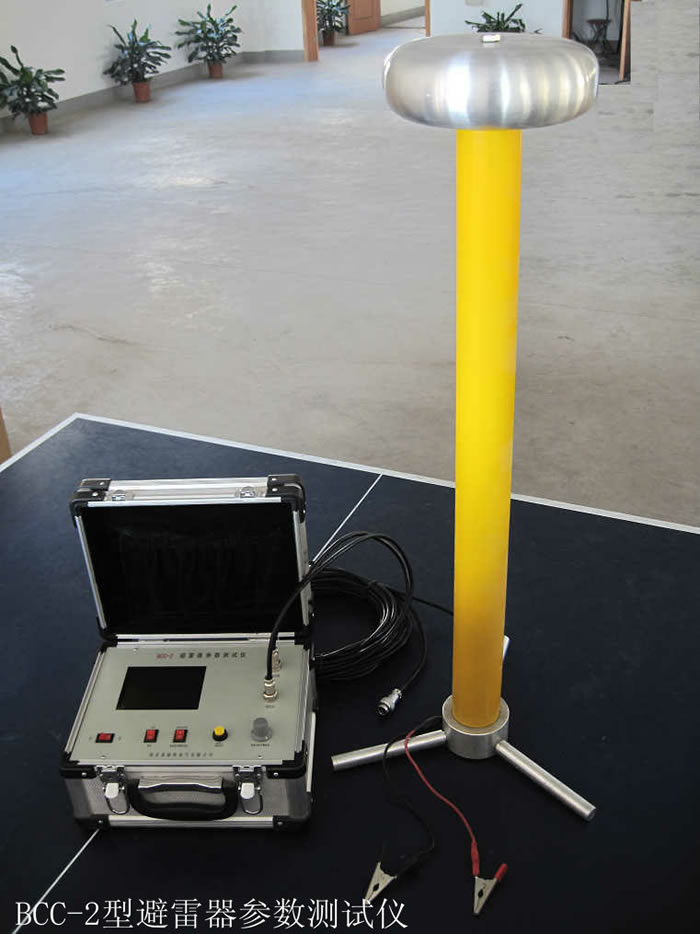

BCC-2型避雷器交直流參數測試儀由高壓阻容分壓器和數字示波測量?jī)x兩部分組成。在進行避雷器試驗時，還需要工頻試驗變壓器和高壓直流發生器，本裝置只是避雷器電壓及電流參數的測量裝置。
BCC-2型避雷器參數測試儀高壓阻容分壓器中電容分壓器的高壓薄膜電容器除了用作工頻電壓測量外，還兼作測量無間隙氧化鋅避雷器（簡稱MOA）阻性電流的補償法中的無損電容。采用補償法測MOA阻性電流，是諸多測量MOA阻性電流方法中最真實、最準確的方法。BBC-2型測試儀另一個優點是采用專門設計的數字示波表，在測量電壓、電流數值的同時，還顯示電壓或電流波形，通過調節平衡旋鈕，當補償后的電流波形呈對稱尖頂波時，讀取對應的電流數值為MOA阻性電流的峰值，這是最為真實的阻性電流值。另外，通過觀察波形，有無疊加放電脈沖波，可以發現避雷器內部有無放電等缺陷。
1.測量項目
1.1 交流參數：
1.1.1 持續運行電壓下的全電流及阻性分量
1.1.2 工頻參考電壓
1.2 直流參數：
1.2.1 1mA電壓（U1mA）
1.2.2 0.75U1mA下的漏電流
1.3 脫扣電壓
2.主要電氣性能
2.1 交流電壓：120kV（峰值/）及以下，一分鐘，分辨率0.1kV。
2.2 交流電流及阻性分量：0~2.000mA，分辨率0.001mA
2.3 直流電壓：0~（±）150.0kV（平均值）；分辨率0.1kV
2.4 直流電流：0~（±）2.000mA（平均值），分辨率0.001mA
2.5 整體測量誤差：≤1%
3.儀器功能
3.1 具有氧化鋅避雷器和閥型避雷器參數測量功能；
3.2 具有交直流參數測量功能；
3.3 具有阻性電流測量功能；
3.4 阻性電流采用補償法進行測量，補償電流可調節；
3.5 具有電壓電流波形顯示功能；
3.6 阻性電流的判斷以對稱尖頂波作為判斷依據，具有阻性電流波形顯示功能；
3.7 對閥型避雷器測量時具有脫扣電壓自動最大值保持功能；
3.8 具有避雷器內部放電缺陷檢測功能。
  |
