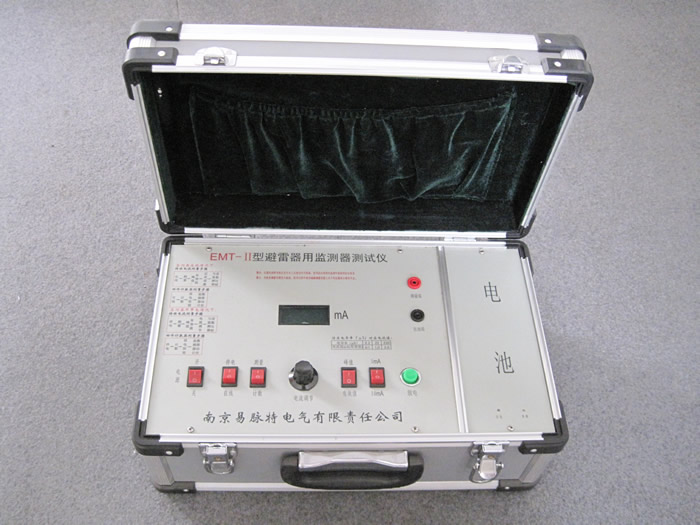

| EMT-Ⅱ型 避雷器用監測器測試儀 |

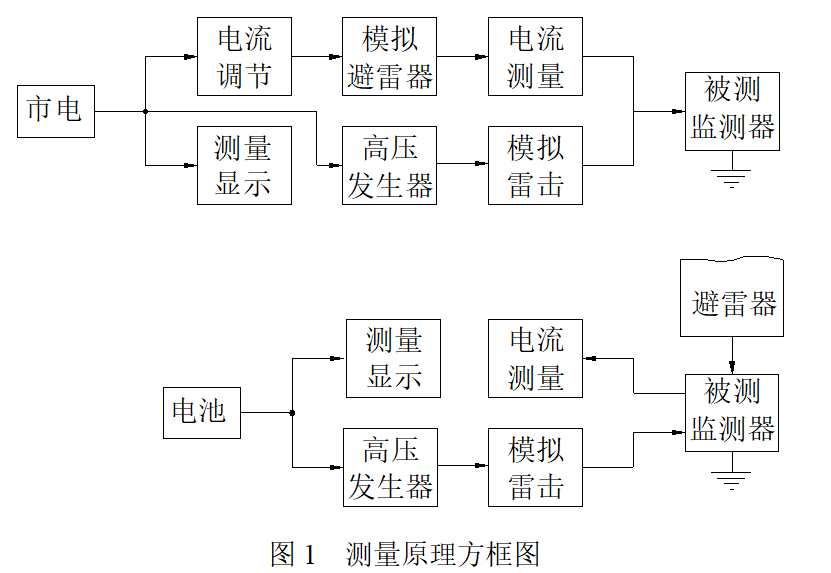

一、概述 目前避雷器用監測器已經普及我國各個大小電廠電站，給避雷器可靠運行提供了重要數據。當運行中的避雷器用監測器顯示異常數據時，工作人員則需要進行相應檢測找出故障原因。其中當監測器數值比正常明顯偏大時，一般為避雷器持續電流增大（包括阻性電流增大，外瓷套污穢電流增大等）或者是監測器測量部分出現故障。當監測器數值明顯減小時，一般為避雷器絕緣底座漏電或者監測器內部元件擊穿所致�？梢娭灰O(jiān)測器數據異常，監測器本身就是最大的懷疑對象。一般工作人員會先對監測器進行檢測，當確定監測器良好以后才開始檢測避雷器及查找其它問題。目前市場上監測器品種繁多，質量也是良莠不齊且生產廠家大多不提供監測器的檢測設備，一般僅提供簡易的檢測方法現場制作十分困難。如何判斷監測器的好壞也就成為工作人員最頭疼的問題。針對以上問題我公司研發了可用于檢測在線和停電狀態下監測器好壞的儀器：EMT—Ⅱ型避雷器用監測器測試儀，其簡單的操作實用的功能給工作人員提供了極大方便。 二、測試的項目及方法 1、監測器在線狀態（即監測器在運行中） ①：測試監測器電流表的準確度（峰值或有效值） 方法：通過儀器測量的避雷器持續電流與監測器所測量的避雷器持續電流值進行比較。 ②：測試監測器污穢表的準確度 方法：通過測量污層電流值然后換算成相應的電導率μS值然后與監測器所測量的μS值進行比較。 ③：測試監測器動作計數器下限 方法：通過模擬雷擊使監測器計數器動作。 2、監測器停電狀態（即監測器不帶電的狀態下） ①：測試監測器電流表的準確度（峰值或有效值） 方法：將儀器模擬的避雷器持續電流通過監測器并比較儀器測量值與監測器測量值。 ②：測試監測器污穢表的準確度 ③：測試監測器動作計數器 三、工作原理  四、使用條件及主要技術指標 1、使用條件 環境溫度：-20~+40℃ 相對濕度：不大于80% 放置地方：無明顯震動 2、主要技術指標 電源：AC220V或內置鋰電池 電流測量滿量程：10.00mA 電流測量分辨率：0.01mA 電流測量全量程誤差：≤1% 8/20μS沖擊電流：50A~100A 動作計數時間：1~3s/次 尺寸：394×240×190 重量：2Kg  |
