JCQ系列避雷器用監測器
（安裝使用說明書）
一、用途
JCQ系列“避雷器用監測器”適用于交流電網中的各種閥式避雷器，其可在線監測避雷器的持續電流、污穢電流及避雷器的動作次數。通過觀測持續電流的變化可以有效的檢測出避雷器內部老化，受潮等異常，避免避雷器帶故障運行；污穢表可用于監測避雷器瓷套外表面污穢程度；計數器用來記錄避雷器的動作次數。根據需要持續電流、阻性電流、動作次數等信息均可通過數據線引出，可用于配合我公司的“金屬氧化物避雷器阻性電流遠方在線智能監測系統”進行實時遠程監控。
二、使用環境
2.1 適用于戶內及戶外。
2.2 環境溫度：－35℃～＋45℃。
2.3 安裝處無強烈振動。
三、技術參數

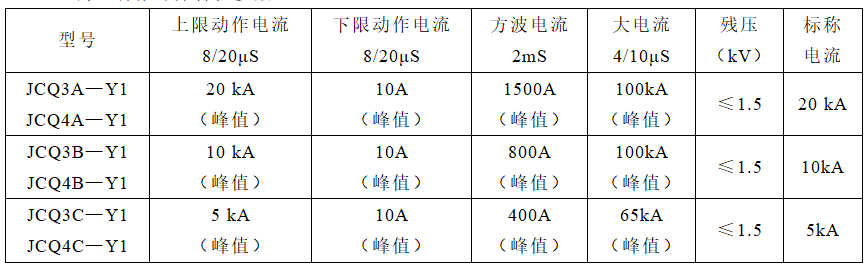

3.1 監測器動作部分特性參數

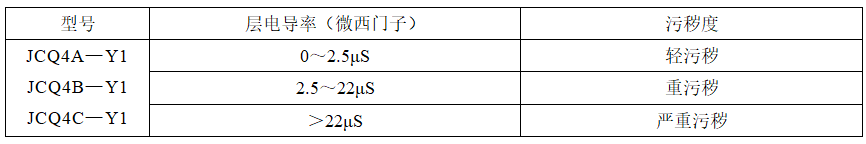

 3.2 污穢測量特性

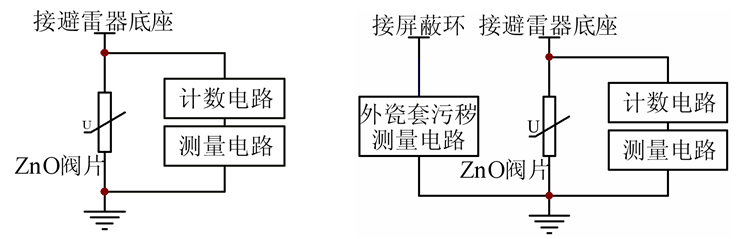

 四、測量原理

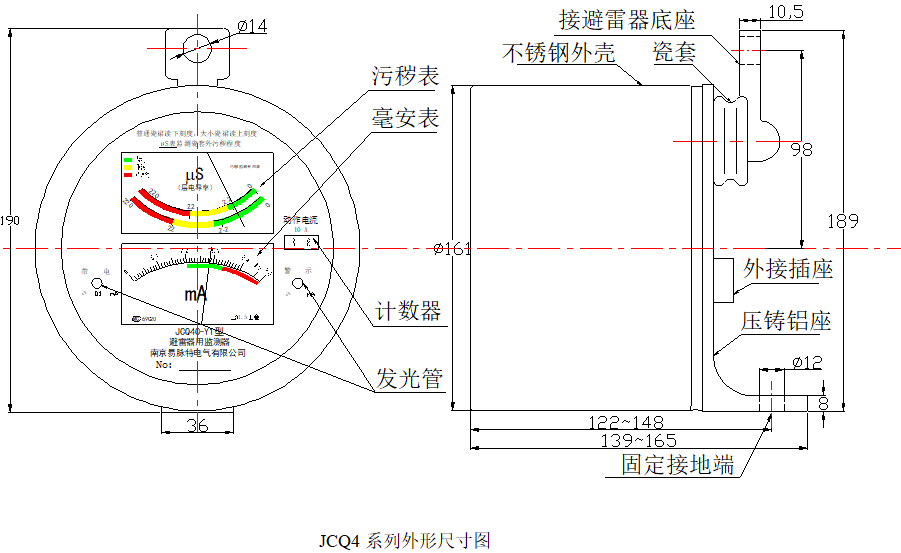

 五、外形尺寸
 六、典型安裝
   |
