JS-8型避雷器放電計數器
概述
放電計數器是串聯工作在避雷器回路中，用來記錄避雷器動作次數的一種裝置。我公司生產的放電計數器適用于500KV及以下電壓等級的各型避雷器配套使用。
使用環境
1、適用于戶內或戶外；
2、環境溫度-40℃~+40℃；
3、電網額定頻率50Hz或60HZ;
4、安裝處沒有強烈振動。

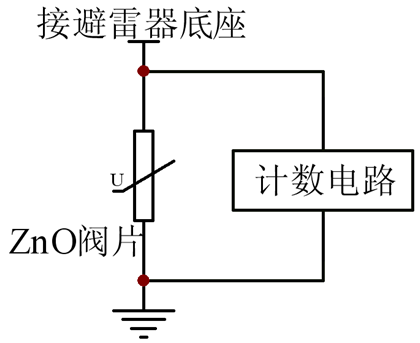

工作原理圖
 避雷器動作時其電流通過計數器氧化鋅閥片，并在閥片上產生一定的殘壓，該殘壓經過整流蓄能后驅動電磁式計數器以實現記錄避雷器動作的功能。

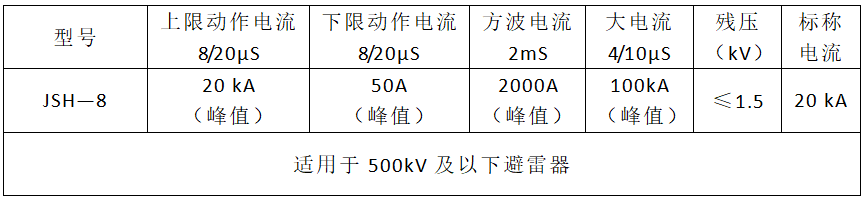

主要電氣參數
 適用于500kV及以下避雷器
外形及安裝說明書

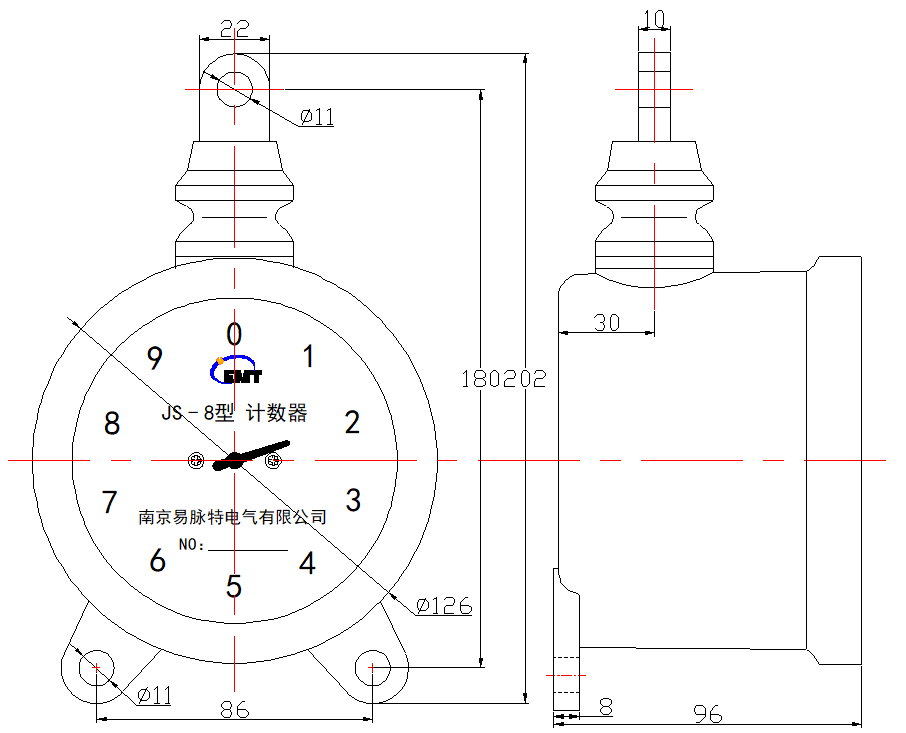

JS-8型放電計數器外形如圖2所示：
 JS-8型避雷器放電計數器外形尺寸圖  |
