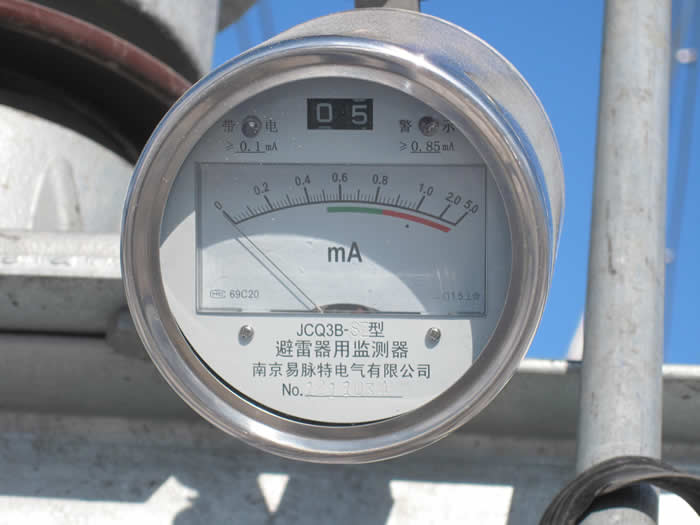

| JCQX-Sz型避雷器在線監測器說明書 |

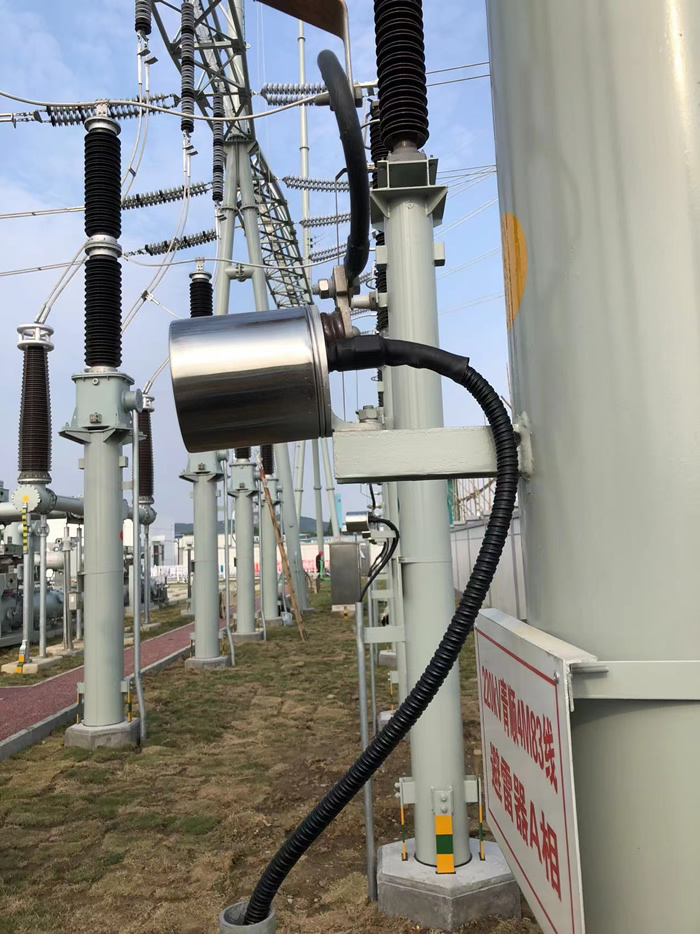

一、概述

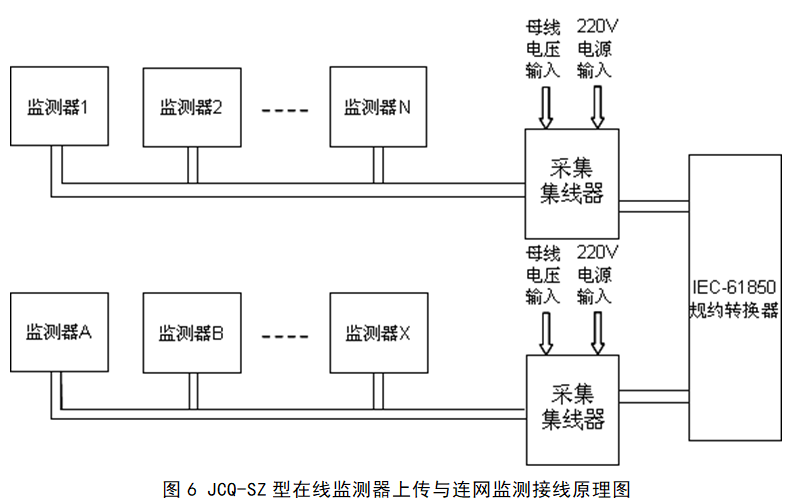

金屬氧化物避雷器（簡稱MOA）因其優越的保護性能、閥片以及制造工藝質量的成熟，已在電力系統中得到廣泛的使用。為了滿足智能化數字變電站的建設需求，需要對MOA泄漏電流的全電流以及阻性分量、動作次數進行數字化監測，JCQ-SZ型避雷器在線監測器在原普通監測器的基礎上增加了數字處理單元，可以實現對避雷器泄露電流、阻性電流、容性電流和動作次數的實時數字化檢測和輸出，能直接和計算機進行雙向通信，通過IEC61850規約轉換器能直接和變電站站控層智能監控設備系統相連，便于對站內避雷器實現數字化檢測。
二、技術參數與性能指標

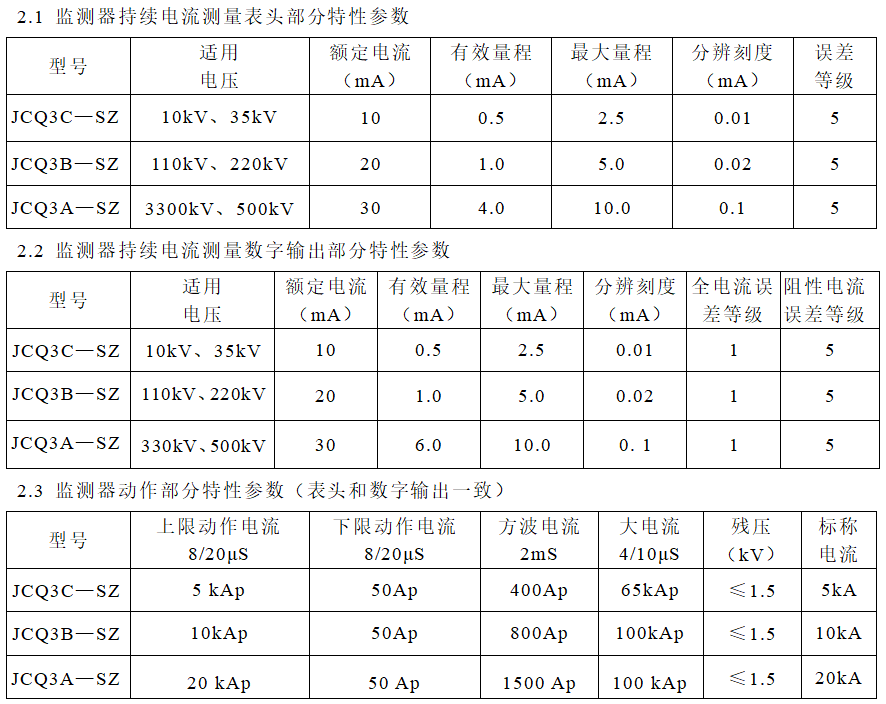

JCQ-SZ型避雷器在線監測器可實時監測站內避雷器三次諧波、泄露電流、容性電流、阻性電流和動作次數，并將檢測結果通過RS-485通訊口以數字方式傳送給遠端監控計算機，其監測性能參數指標如下。
 2.4 通訊接口參數
通信接口：RS-485
通訊介質：屏蔽帶鎧網線
波特率：9600bps
通訊協議：MODBUS
節點數：≤32
2.5 接口要求
DC12V/24V±5%
RJ45防水接口
2.6 使用環境條件
海拔高度：≤2000m：
環境溫度： -40℃ ~+60℃(戶外)，日照：0.1w/cm2
最大日溫差：25K； 日照：0.1w/cm2
最大相對濕度： 95％(日平均)；90％(月平均)
抗震能力：水平加速度0.20g，垂直加速度0.1g
   |
