1、概述

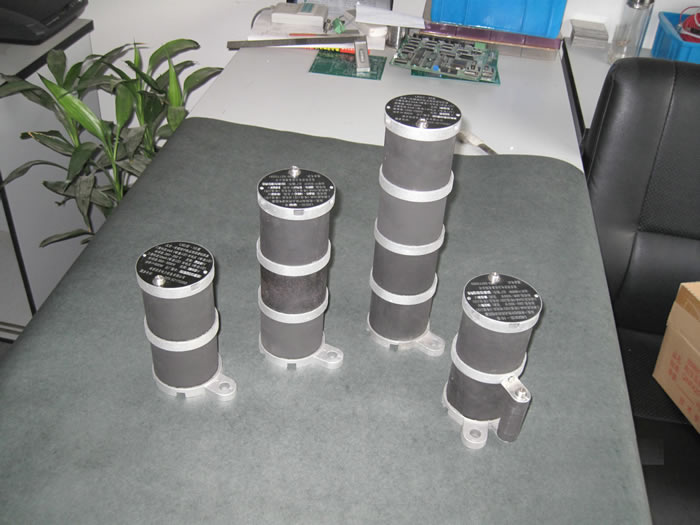

安裝在星形(Y0)結線的壓變一次繞組中性點與地之間的LXQⅢ、LXQ(D)Ⅲ型消諧器,在電網中已運行多年,經驗說明,LXQⅢ型具有消除壓變鐵磁諧振及防止單相高壓熔絲熔斷的良好功能,還具有適應壓變中性點弱絕緣配合,小巧便于安裝等優點。
LXQⅢ型電阻值的表征是采用大多數壓變額定線電壓下的勵磁電流大于10mA(峰值/ )的特性,以交流10mA(峰值/ )電流在電阻上的電壓大于壓變額定線電壓6%來標定電阻的阻值。同時用大于壓變額定線電壓與相電壓的非線性系數來標定1mA(峰值/ )的阻值,確立LXQⅢ型的電氣參數。
2、電氣接線

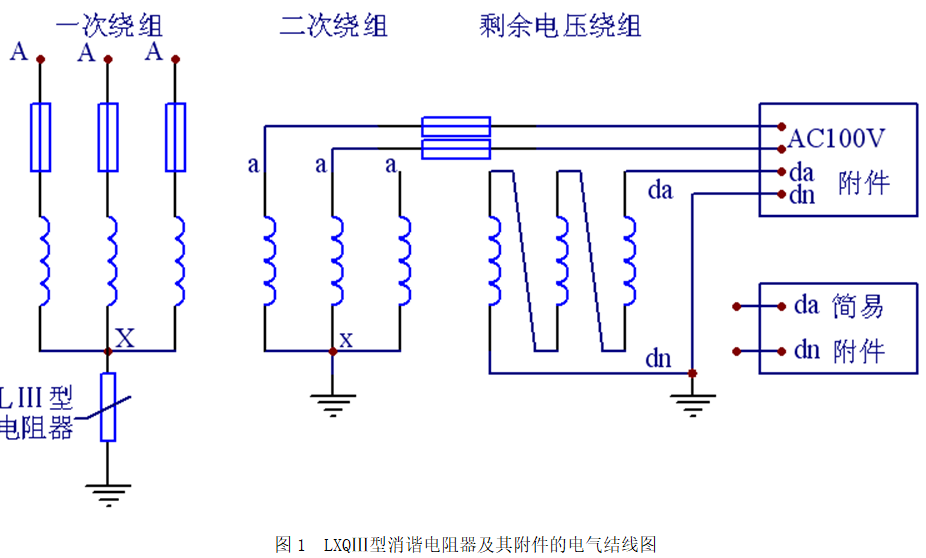

LXQⅢ型消諧電阻器及其附件的電氣結線圖如圖1所示。消諧器接在壓變一次繞阻中性點與地之間;附件接在壓變開口三角兩端,AC100V電源由壓變二次繞阻線電壓提供。若使用簡易附件,則只需將簡易附件的兩根導線,直接旋緊在端子排的da、dn 兩端。
3、主要電氣參數
3.1 消諧器主要電氣參數:消諧器本體的主要電氣參數見表1。由于消諧器系非線性材料組成,準確表征電阻值需用峰值表測量。

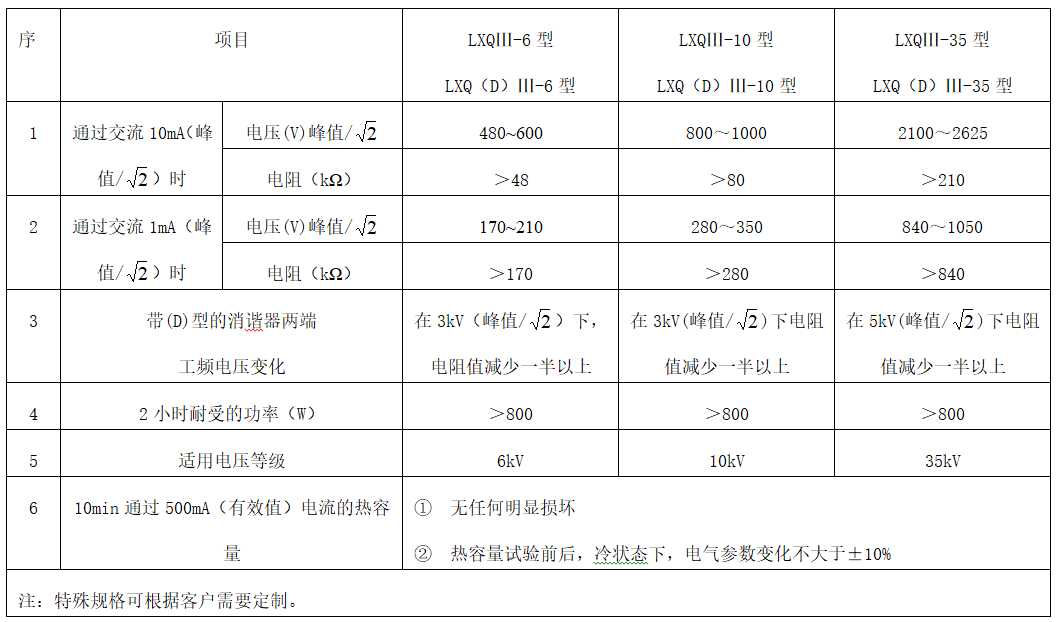

表1 消諧器交流電氣參數
4、選用原則
根據壓變運行電壓選擇消諧器,同時壓變一次測繞組尾端為低絕緣時,請選用LXQⅢ (D)系列的型號。
消諧器附件
概述:
因?yàn)閴鹤兞阈蚧芈分写?lián)了一個大電阻(消諧器),系統零序電流在電阻器上產生零序電壓。此電壓反映到壓變剩余電壓繞組開口三角兩端,使開口三角電壓升高,給運行帶來困擾。針對該問題,消諧器附件采用合適的元件,將開口三角兩端的附加電壓降低到原有值的十分之一以下。
3.2附件的主要電氣參數
3.2.1 電網正常運行時附件的輸入阻抗為10~20Ω
電網單相接地時附件輸入阻抗大于5kΩ
3.2.2 輸入電壓小于0.3V時附件發出短路報警的聲光訊號。
3.2.3 輸入電壓大于80V時,激發諧振動作計數器動作
3.2.4 顯示開口三角電壓的數字表顯示電壓0~199.9V |
